一、通风管道制作流程
1. 材料选择
- 有施工图纸：认真阅读施工图纸施工说明。根据施工说明选择通风管道适用的板材。
- 没有施工图纸就需要设计：这类往往是小客户业主不愿意请专业设计。如火锅店、KTV、餐饮店、等一些需要简单通风场所。这类通风项目根据《通风与空调工程施工质量验收规范》（GB50243）现场为客户简单设计。
2. 下料加工
- 根据设计图纸计算排版标准管道需要的节数（以镀锌通风管道共板法兰，标准管道长度是1160，角铁法兰管道标准长度是1200）。

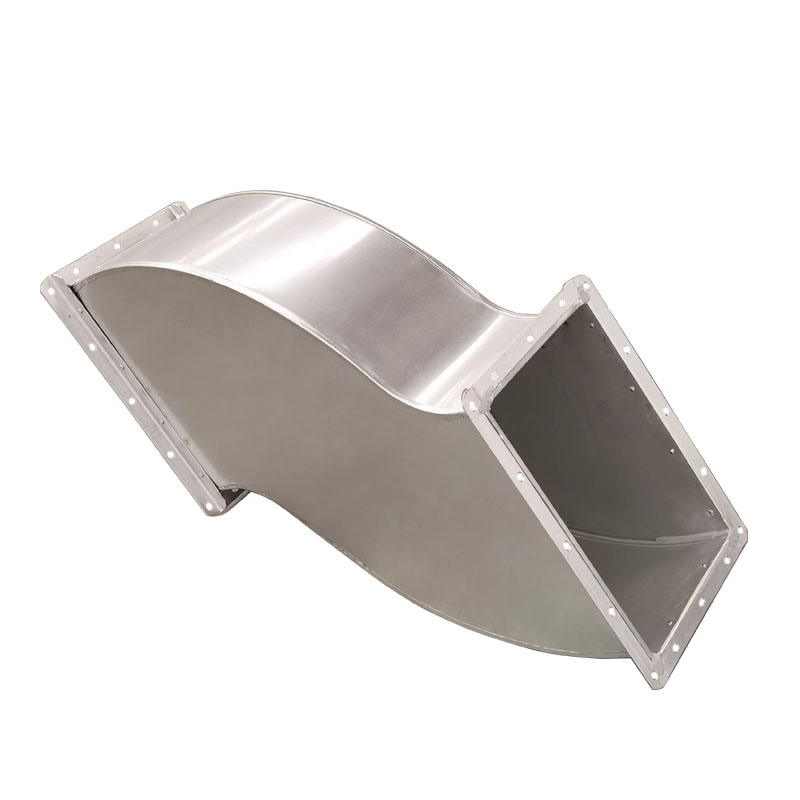

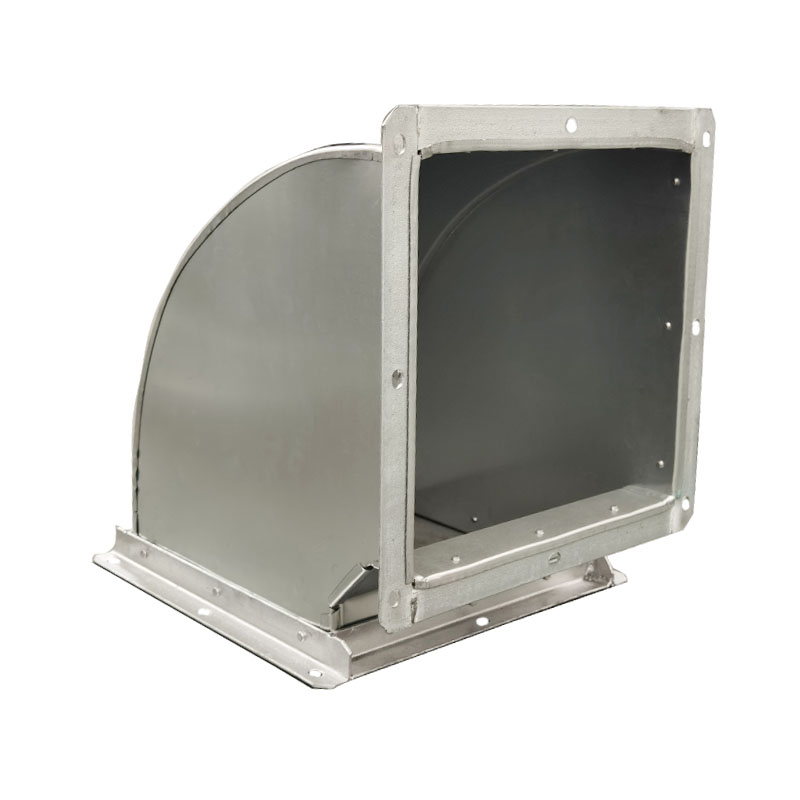

- 根据设计图纸计算排版异形件管道配件需要的节数。非标准管道根据图纸实际下料，用专业软件（如AutoCAD），制作预留弯头内R尺寸，三通内R尺寸，短管长度。
- 同时根据设计图纸，下料单，制作装配图纸，由安装人员备用。
二、通风管道安装流程
1. 安装前准备
- 核对施工图纸，核对装配图纸，定位管道安装起点，确认管道走向、标高与建筑结构无冲突。
- 准备工具：电锤、切割机、电动扳手、改锥、水平仪、扳手、吊装设备等。
2. 支吊架制作安装
- 横担制作：根据镀锌通风管道宽度D再加7cm用镀锌角铁进行切割，两头打眼串吊杆。
- 支吊架安装：横担制作完成后，现场测量顶到通风管道底的长度，预留10cm切割吊杆长度。
- 吊杆固定：根据顶部材质选用内膨胀法，焊接法固定。
3. 风管组装
- 分段吊装：长管道分段组装，法兰间加密封垫（橡胶、石棉垫片）。
- 连接紧固：螺栓间距≤150mm，四角需加密。
- 密封处理：耐高温硅胶密封（高温系统用防火密封胶）。
4. 特殊部位处理
- 穿墙/楼板：
- 加装钢制套管，缝隙用防火泥封堵。
- 防火分区两侧设防火阀（距墙≤200mm）。
- 软连接：风机进出口用防火软接，长度150~300mm。
5. 检测与调试
- 漏风测试：
- 低压系统：漏风量≤6%。
- 中压系统：漏风量≤2%。
- 高压系统：需进行专项检测。
- 风量平衡：通过调节阀调整各支路风量至设计值。
三、注意事项
- 安全规范
- 高空作业需系安全带，吊装时严禁下方站人。
- 焊接时配备灭火器材，远离易燃物。
- 质量控制
- 风管平整无变形，咬口严密无开裂。
- 保温风管需确保保温层连续（如橡塑保温棉接缝处贴铝箔胶带）。
- 常见问题
- 冷凝水：保温层破损或厚度不足，需重新包裹。
- 噪音大：检查风机转速、风管加固情况及气流组织。
四、相关标准规范
- 国内：《通风与空调工程施工质量验收规范》（GB50243）
- 国际：SMACNA（美国钣金与空调承包商协会标准）
通过以上步骤和规范，可确保通风管道系统制作安装高效运行。对于复杂项目（如洁净室、防排烟系统），建议由专业团队施工并联合监理单位全程验收。
